Я предлагаю полные комплекты конструкторской документации для производства запасных частей горно-обогатительного оборудования. Вся документация разработана мной на основе реверс-инжиниринга оригинальных деталей с проведением полного цикла контрольных замеров.

Что вы получаете:

• Полный комплект чертежей в соответствии с ЕСКД
• 3D-модели в формате STL большинства деталей (получены методом 3D-сканирования, пригодны для контрольных замеров)
• Фотографии контрольных замеров для верификации размеров

Мое преимущество:

• Документация создана на основе реальных изделий
• Все размеры проверены и задокументированы
• Возможность изготовления на любом профильном производстве
• Гибкие условия оплаты

В наличии документация на компоненты:

Мельница ММПС-7000х2300 — футеровка

Полный комплект КД за 4 000 000 рублей включает 45 позиций:

1. Шайбы и фиксирующие элементы:

   • Шайба 45х21х3 — 20 шт.
   • Шайба квадратная 72х72х15 — 220 шт.
   • Шайба квадратная 75х75х22 — 60 шт.
   • Шайба 80/32X14 — 320 шт.
   • Шайба чашка 80/35X19 — 320 шт.
   • Шайба резиновая 105/32X5 — 320 шт.
   • Шайба 105/35X10 — 320 шт.
   • Шайба-конус OD85/52-ID34-T12-SPL — 281 шт.
2. Втулки и заглушки:

   • Втулка резиновая 54х32х40 — 281 шт.
   • Заглушка резиновая 64х56х50 — 20 шт.
   • Заглушка резиновая 80х50 — 40 шт.
   • Заглушка торцевая YTS-L25 — 160 шт.
3. Лифтеры и плиты:

   • Лифтер торца загрузки 250-350-ytps-h75-fa16.8d-ch-l1682 — 20 шт.
   • Лифтер загрузки 250-350-ytsp-h75-fa16.8d-ch-l1640 — 20 шт.
   • Лифтер 250-350-YTSP-H75-FA30D-N-L795 — 80 шт.
   • Лифтер SH-PL-250-160/100-YTSA265-L1597 — 40 шт.
   • Плита торца загрузки внешнего контура 250-yts-P140-A808 — 20 шт.
   • Плита торца загрузки внешнего контура 250-yts-P140-A869 — 20 шт.
4. Сегменты и кольца:

   • Угловой сегмент 295/254-140-0D-L1219 — 18 шт.
   • Угловой сегмент 350/300-140-10D-L1219 — 18 шт.
   • Поддерживающий сегмент L1291-W150-H60 — 18 шт.
   • Кольцо центральное OD3142-ID2000-T157 — 10 шт.
   • Кольцо прижимное — 2 шт.
5. Разгрузочные устройства:

   • Разгрузочная решетка 250-350-yts-g140-slot20x30-20×50 — 20 шт.
   • Центральный разгрузчик L1456-W1986-H775 — 5 шт.
   • Элеватор L1808-W1063-H464 — 20 шт.
   • Крышка OD700-ID420-T48 — 1 шт.
6. Крепежные элементы:

   • Гайка 250-YTSM30X100 — 80 шт.
   • Гайка 250-YTSM30X150 — 200 шт.
   • Болты различных типоразмеров (М20, М30)
   • Фланец входной и выходной — по 1 шт.
   • Фланец-сектор — 24 шт.
   • Патрубок входной — 1 шт.

⚠️ ВАЖНО: Комплект содержит документацию ТОЛЬКО на резиновые элементы футеровки. Чертежи металлического каркаса (скелета) в комплект НЕ ВХОДЯТ!

ознакомиться в пдф   Спецификация

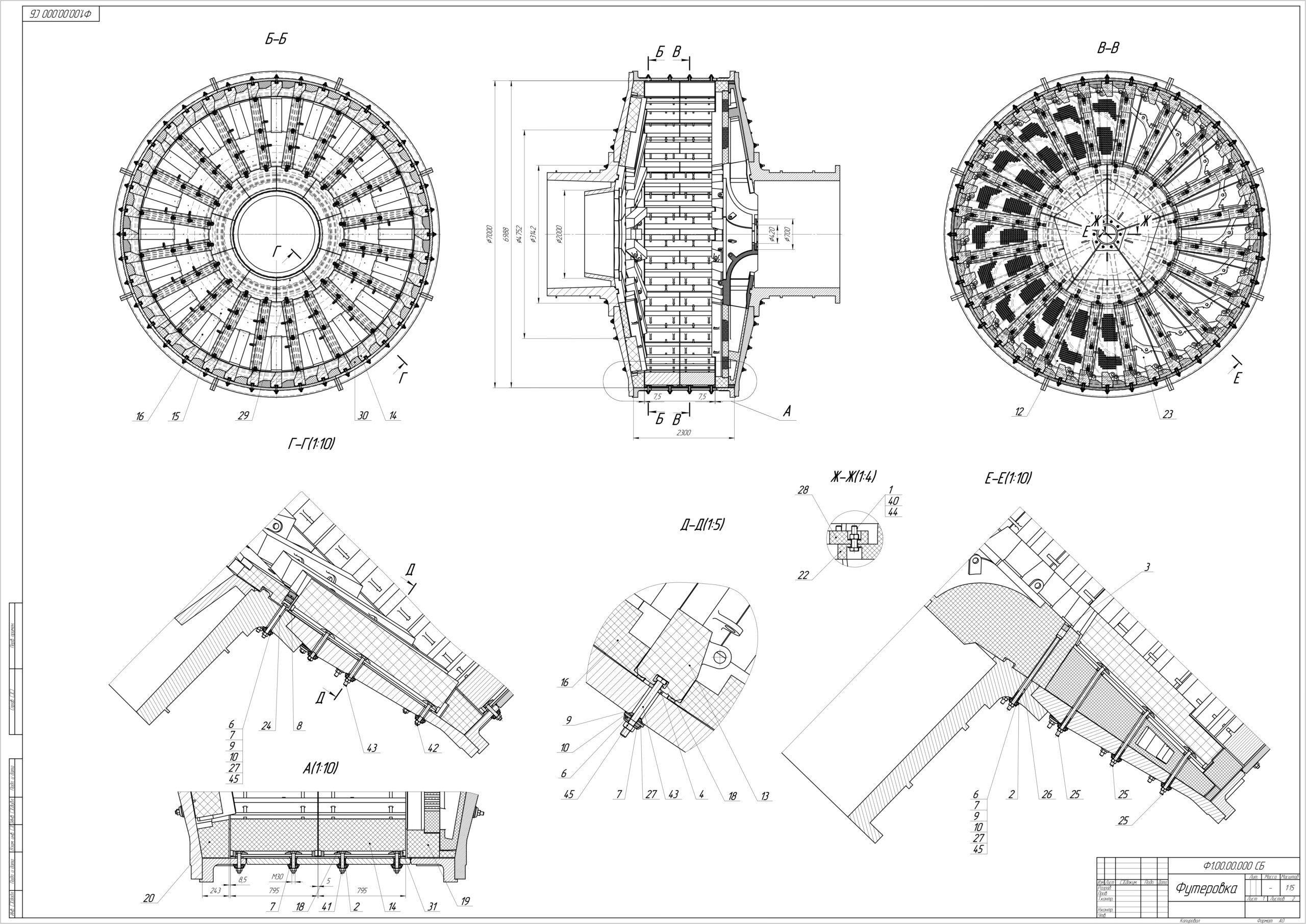

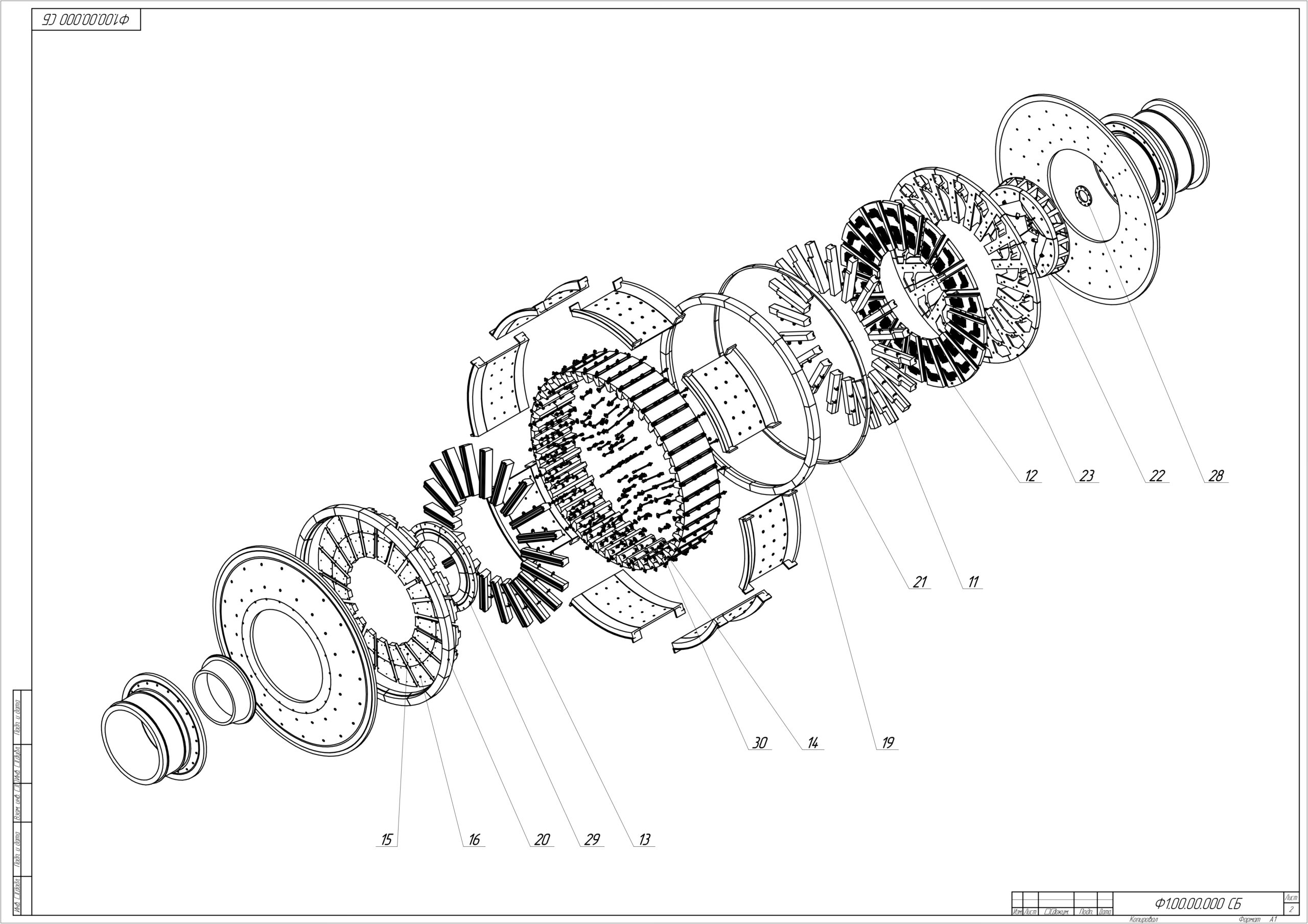

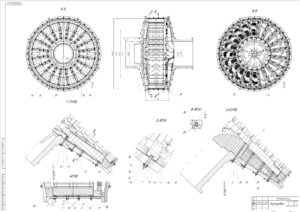

  Сборочный чертеж

Дробилка роторная Atairac VSI700

На одну деталь 15000 рублей! Все сразу — 150000 рублей

Список доступных чертежей:

• 61-112-547 (PLS70.07-04C) перегородка ротора
• 65-692-037 (PL65-692-037) резервный наконечник
• 69-2221945 (69-2221945) кольцо контроля питания
• 77-771-831 (PL120-03-21A) набор наконечника
• 321-605-HC (PLS70.07-08) нижняя пластина износта
• 4797454 (PLS70.07-02) распред.воронка (приемный конус)
• 5578244-27 (PLS70.05-03) отбойная пластина
• 8116896 (PLS70.07-01) верхняя пластина износта
• 8234118 (PLS70.07-09) загрузочное отверстие
• 1669959898 (PLS70.05-2) верхняя пластина износа камеры дробления №1
• 3173566333 (PLS70/07-05) пластина износа камеры (била)
• 6143212772 (PLS70.05-4) нижняя пластина износа камеры дробления
• G-3600110 (PL85-4-5) распределительная пластина
• KS-731-222 (PLS70.05-2A) верхняя пластина износа камеры дробления №2
• VV-2471479 (PLS70.02-5А) загрузочная труба
• YX-5705049 (PLS70.01-04) футеровка дверцы

Условия сотрудничества:

• Работаю по безналичному расчету с юридическими лицами и ИП
• Оформление через договор купли-продажи документации
• Документация передается в электронном виде

Для получения подробной информации по интересующим позициям и обсуждения условий сотрудничества свяжитесь со мной.
