Комплект КД · ММПС-7000х2300

Чертежи футеровки ММПС-7000×2300

Готовый комплект конструкторской документации для элементов футеровки мельницы ММПС-7000×2300: сборочный чертёж, деталировка 52 уникальных позиций, 43 трёхмерные модели, сборка узла в формате STEP, фотофиксация контрольных замеров и спецификация.

52 позицииСборочный чертёж24 листа ЕСКД43 3D-моделиSTEP-сборкаФото замеровСпецификация

Что входит в комплект

Чертежи футеровок и 3D-модели деталей мельницы

Комплект подходит для оценки изготовления, ремонта и закупки запасных частей. Обозначения ММПС-7000×2300, ММПС 7000х2300 и ММПС-7000x2300 относятся к одному и тому же комплекту чертежей футеровки.

Детали футеровки резиновые и при прямом обмере дают разброс за счёт деформации. Поэтому геометрия каждой позиции не бралась изолированно: размеры сводились в общую сборку и согласовывались между собой так, чтобы контур замкнулся.

Границы комплекта

Внутренний металлический каркас деталей не входит

Документация описывает наружную резиновую часть деталей футеровки. Внутренний армирующий каркас (металлический скелет) не восстанавливался: снять его геометрию можно только разрушив новое изделие.

Отливка резиновой детали без каркаса неработоспособна — деталь не удержится на посадочном месте. Конструкцию армирования закладывает изготовитель исходя из собственной технологии вулканизации и условий эксплуатации узла. Об этом нужно знать до начала работ, поэтому предупреждаем прямо здесь, а не в примечаниях.

Также не входят: чертежи несущего корпуса (барабана) мельницы, полная 3D-модель мельницы в сборе и технологическая документация на изготовление. Стандартный крепёж по ГОСТ 7805-70 и ГОСТ 5915-70 приведён в спецификации ссылкой на стандарт.

Почему 500 000 ₽

Сколько стоит повторить эту работу

В комплекте 52 позиций: 43 трёхмерные модели, 24 чертежа по ЕСКД, сборочный чертёж узла, спецификация и сборка в STEP. Состав пересчитывается по ведомости — она передаётся до оплаты. Оценка ниже — по минимальным расценкам на конструкторские работы.

Работа Объём Итого

Сканирование деталей на объекте 52 позиции × 10 000 ₽ 520 000 ₽

Построение 3D-моделей по облакам точек 43 модели × 50 000 ₽ 2 150 000 ₽

Оформление чертежей по ЕСКД 24 листа × 25 000 ₽ 600 000 ₽

Сведение геометрии в сборку, согласование сопряжений весь узел 1 500 000 ₽

Сборочный чертёж и спецификация — 250 000 ₽

Выезд на действующее производство, работа на площадке — 500 000 ₽

Итого по нижней границе от 5 520 000 ₽

Готовый комплект 500 000 ₽

Почему сборка стоит дороже, чем сумма деталей

Самая дорогая строка здесь — не моделирование. Снять геометрию одной детали и оформить лист — работа с понятной ценой. Комплект футеровки так не собирается: контур должен замкнуться.

Каждая деталь стыкуется с соседними, детали резиновые и при обмере деформируются, поэтому размеры нельзя брать по отдельности и складывать — они согласуются по всему кольцу. Ошибка в одной позиции всплывает не в ней, а на противоположной стороне узла. Основное время уходит не на 52 детали по очереди, а на 52 детали одновременно.

И то, что не считается деньгами

Замеры и сканирование выполнялись на новых деталях, до монтажа — в окно между поставкой и установкой, на действующем предприятии.

Сканер может купить любой. Оказаться на площадке в нужный момент и получить доступ к новым, ещё не установленным деталям — нельзя ни за какие деньги, если такого окна нет.

Обмер изношенной футеровки этой геометрии не даст: детали изношены неравномерно и деформируются при замере.

Варианты покупки

Позиция, группа или комплект

Цена позиции зависит от класса детали: формообразующие — 35 000 ₽, корпусные и кольцевые — 20 000 ₽, мелкие и крепёж — 10 000 ₽.

Поштучно

1 165 000 ₽

Все 52 позиций по отдельности. Имеет смысл, если нужны одна–две детали. Оплата по QR-коду СБП — без счёта и договора.

Смотреть все позиции

Группами

630 000 ₽

Лифтеры и плиты180 000 ₽
Сегменты, кольца, крышки140 000 ₽
Разгрузочные устройства и сита90 000 ₽
Корпусные детали100 000 ₽
Шайбы, втулки, заглушки70 000 ₽
Крепёжные элементы50 000 ₽

Полный комплект

500 000 ₽

Единственный вариант, где геометрия согласована между всеми деталями по замкнутому контуру.

Дешевле поштучной покупки на 665 000 ₽

Проверочная покупка

Любая позиция за 25 000 ₽ — с зачётом в стоимость комплекта

Выбирайте любую деталь, включая самые сложные. Вы получаете полный набор материалов по позиции и убеждаетесь в качестве геометрии до крупной сделки. Сумма засчитывается при покупке комплекта в течение 60 дней. Оплата по QR-коду СБП или счётом — как удобнее.

Состав архива

Что входит

Сборочный чертёж общий сборочный чертёж футеровки Ф1.00.00.000 СБ в PDF и в формате КОМПАС.

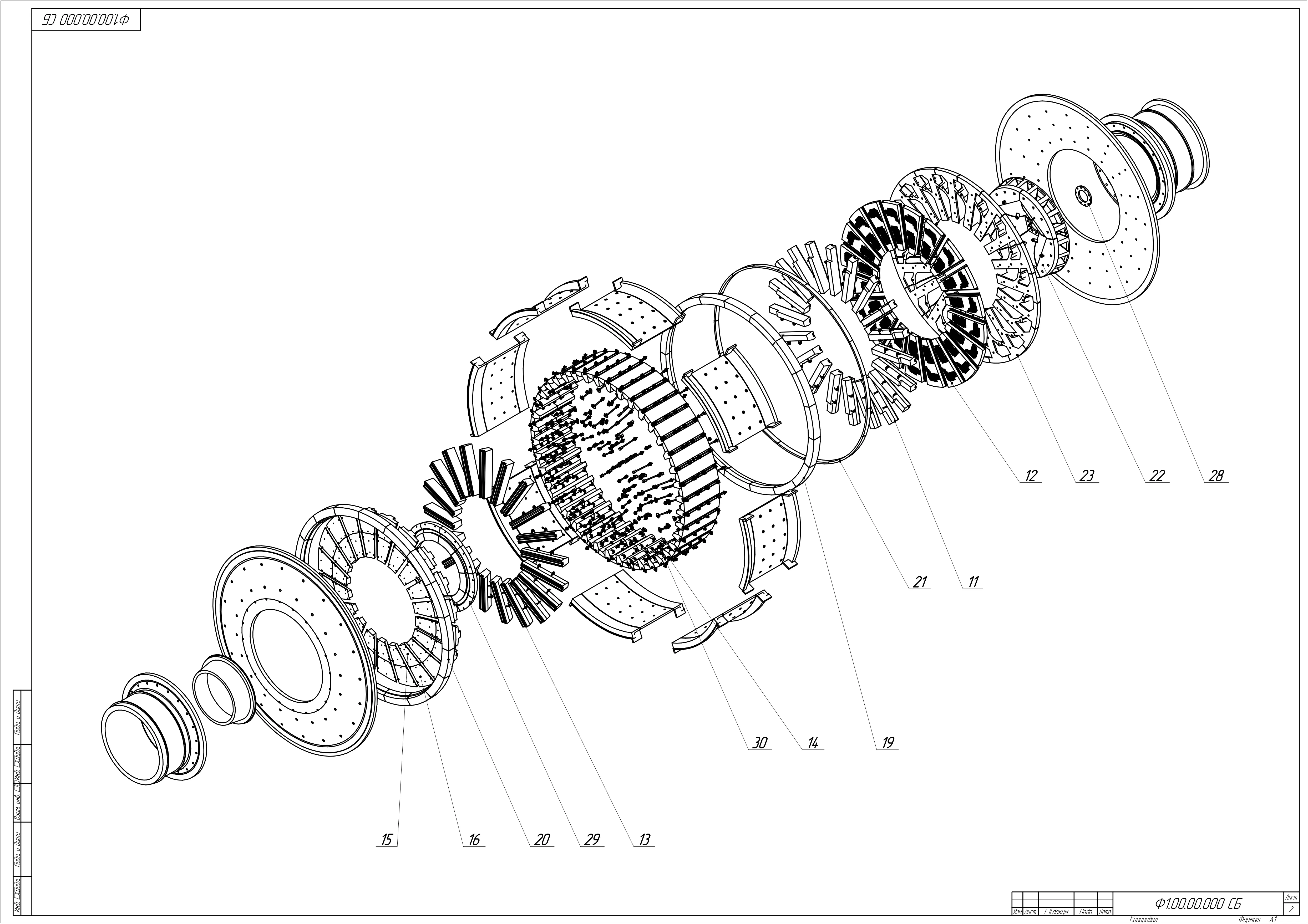

Схема разнесённой сборки общий вид узла в разнесённом виде — состав и взаимное расположение деталей.

Деталировка 52 позиции: 24 чертежа, оформленных по ЕСКД, и 43 трёхмерные модели.

3D в формате STEP сборка узла в нейтральном формате STEP — открывается в SolidWorks, NX, Inventor, Creo и КОМПАС.

3D-модели деталей модели КОМПАС-3D (M3D) по 43 позициям.

Замеры фотофиксация контрольных размеров.

Спецификация Ф1.00.00.000 СП: перечень деталей, количества, группы.

Ведомость состава полный перечень позиций с указанием форматов по каждой — передаётся до оплаты.

Передача архив файлов, договор, электронная передача.

Демо комплекта

Пример листа и демо-фрагменты

До покупки можно посмотреть пример листа, фрагмент деталировки, 3D-модель одной из деталей и фотографию контрольного замера. Полный комплект передаётся в электронном виде после оплаты.

Открыть демо-чертёж PDF

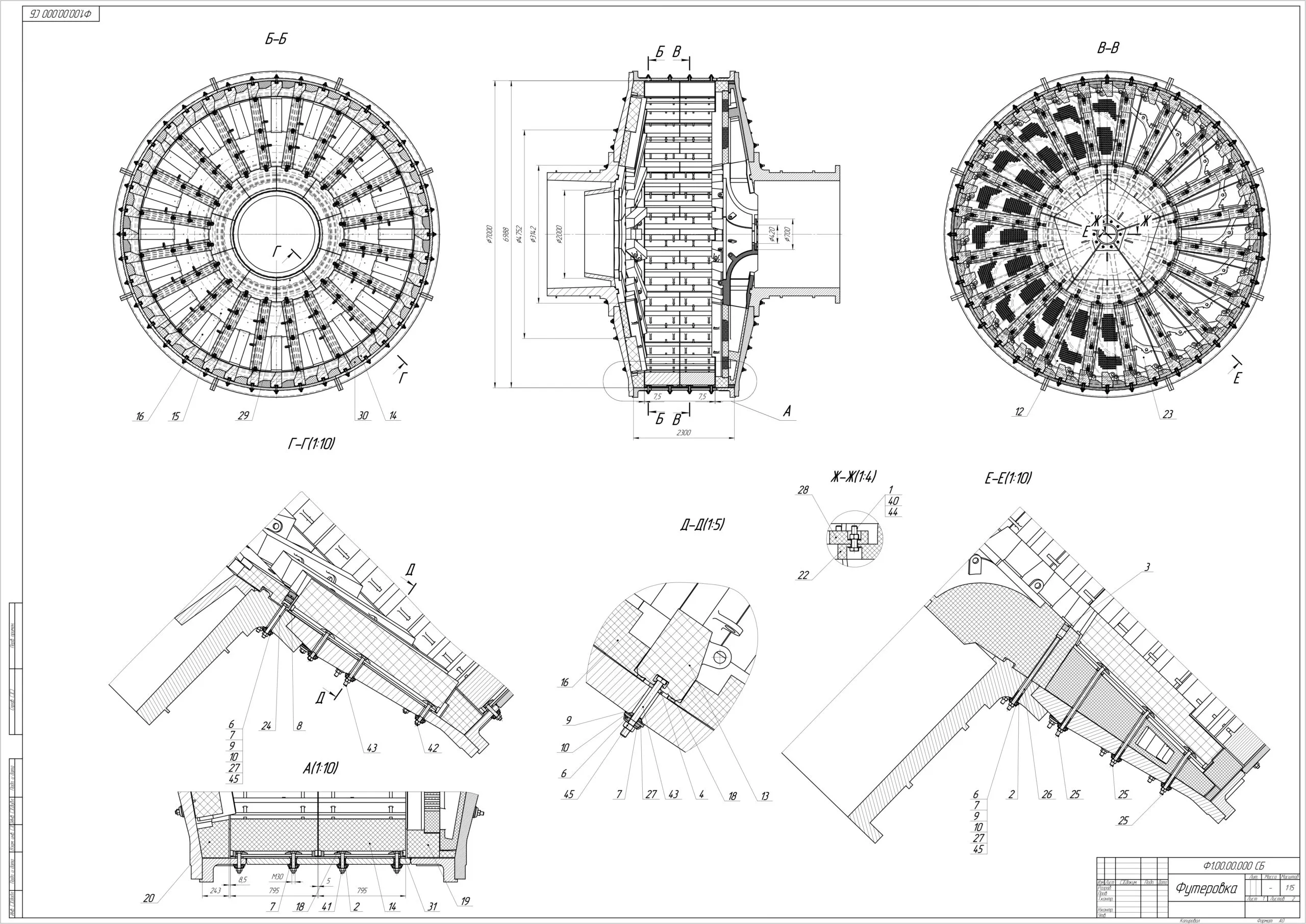

Сборочный чертеж футеровки ММПС-7000×2300 — Сборочный лист. Нажмите, чтобы открыть PDF.

Полная деталировка состава

Спецификация

Состав документации

Полный перечень позиций комплекта. У каждой указано, что именно передаётся: чертёж по ЕСКД, трёхмерная модель или и то и другое. Состав по позициям различается — фактическое наличие приведено в ведомости.

Пользователи

Для кого

Для производств

Чтобы быстрее оценить изготовление и подготовить технологию.

Для поставщиков

Чтобы участвовать в поставках деталей и готовить расчет стоимости.

Для инженерных служб

Чтобы проверить геометрию, состав и применимость деталей.

Для подрядчиков

Чтобы иметь исходную базу для изготовления и согласований.

Документация подготовлена по результатам реверс-инжиниринга, 3D-сканирования и контрольных замеров реальных деталей. Не является документацией производителя оборудования. Названия моделей и обозначения деталей используются только для идентификации применимости. Перед изготовлением заказчик самостоятельно проверяет применимость документации под свой узел, материал, технологию и условия эксплуатации. Указанные цены носят информационный характер, могут быть изменены и не являются публичной офертой.

Вопросы по покупке

Вопросы по комплекту

Что входит в комплект?

Сборочный чертёж, схема разнесённой сборки, спецификация, 52 позиции деталировки (24 чертежа по ЕСКД и 43 трёхмерные модели), сборка узла в формате STEP и фотофиксация контрольных замеров.

Входит ли внутренний металлический каркас деталей?

Нет. Документация описывает наружную резиновую часть деталей футеровки. Внутренний армирующий каркас не восстанавливался: снять его геометрию можно только разрушив новое изделие. Отливка резины без каркаса неработоспособна — конструкцию армирования закладывает изготовитель под свою технологию вулканизации. Это важно учитывать до начала работ.

Есть ли полная 3D-модель мельницы ММПС?

Нет. Передаётся сборка футеровки в STEP и модели деталей, но полная модель мельницы и чертежи несущего корпуса (барабана) не входят.

Почему у части позиций есть чертёж, а у части только 3D-модель?

Крупные формообразующие детали оформлены чертежами по ЕСКД. Мелкие резиновые и крепёжные детали переданы трёхмерными моделями — для изготовления оснастки этого достаточно, с модели снимается любой размер. Фактический состав по каждой позиции указан в ведомости.

Можно ли купить одну позицию?

Да. Цена зависит от класса детали: формообразующие — 35 000 ₽, корпусные и кольцевые — 20 000 ₽, мелкие и крепёж — 10 000 ₽. Любую позицию можно взять как проверочную за 25 000 ₽ с зачётом в стоимость комплекта.

Можно ли посмотреть демо?

Да. Можно открыть демонстрационный сборочный PDF, спецификацию и ведомость состава ещё до оплаты.

Это документация производителя?

Нет. Документация подготовлена по результатам реверс-инжиниринга, 3D-сканирования и контрольных замеров реальных деталей.

Можно ли использовать комплект для производства?

Комплект предназначен для передачи на машиностроительное производство. Перед запуском в изготовление рекомендуется контрольная проверка применимости под конкретный узел и технологию.

Можно ли заказать комплект из другого региона России?

Да. Документация передается электронно по договору, поэтому заказ не привязан к Красноярску. Работа возможна с юридическими лицами и ИП по всей России.
