Чертежи & КД
Полные комплекты конструкторской документации для производства запасных частей горно-обогатительного оборудования.
Реверс-инжиниринг на основе реальных изделий.
/ Стандарт ЕСКД
Документация готова к передаче на любое машиностроительное производство.
/ 3D-Контроль
STL-модели деталей, полученные методом высокоточного 3D-сканирования.
/ Гарантия точности
Фотофиксация контрольных замеров для верификации каждого размера.
Available for order
Мельница ММПС-7000х2300

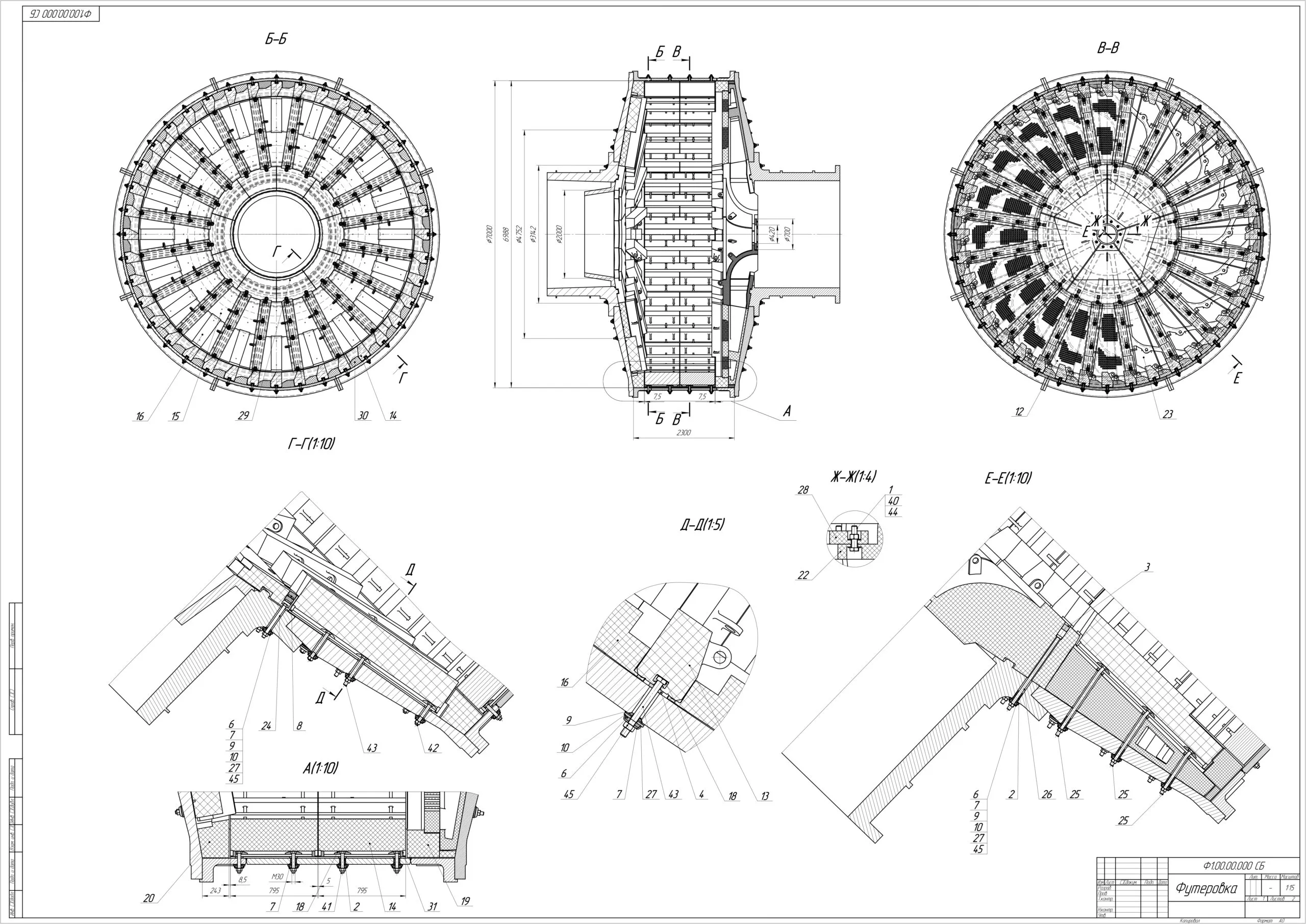

Сборочный чертеж и деталировка резиновой футеровки.
Включает 45 уникальных позиций.
Цена комплекта 500 000 ₽
Открыть спецификацию PDF
Состав документации:
Шайбы и фиксирующие элементы +
- — Шайба 45х21х3 — 20 шт.
- — Шайба квадратная 72х72х15 — 220 шт.
- — Шайба квадратная 75х75х22 — 60 шт.
- — Шайба 80/32X14 — 320 шт.
- — Шайба чашка 80/35X19 — 320 шт.
- — Шайба резиновая 105/32X5 — 320 шт.
- — Шайба 105/35X10 — 320 шт.
- — Шайба-конус OD85/52-ID34-T12-SPL — 281 шт.
Втулки и заглушки +
- — Втулка резиновая 54х32х40 — 281 шт.
- — Заглушка резиновая 64х56х50 — 20 шт.
- — Заглушка резиновая 80х50 — 40 шт.
- — Заглушка торцевая YTS-L25 — 160 шт.
Лифтеры и плиты +
- — Лифтер торца загрузки 250-350-ytps-h75-fa16.8d-ch-l1682 — 20 шт.
- — Лифтер загрузки 250-350-ytsp-h75-fa16.8d-ch-l1640 — 20 шт.
- — Лифтер 250-350-YTSP-H75-FA30D-N-L795 — 80 шт.
- — Лифтер SH-PL-250-160/100-YTSA265-L1597 — 40 шт.
- — Плита торца загрузки внешнего контура 250-yts-P140-A808 — 20 шт.
- — Плита торца загрузки внешнего контура 250-yts-P140-A869 — 20 шт.
Сегменты и кольца +
- — Угловой сегмент 295/254-140-0D-L1219 — 18 шт.
- — Угловой сегмент 350/300-140-10D-L1219 — 18 шт.
- — Поддерживающий сегмент L1291-W150-H60 — 18 шт.
- — Кольцо центральное OD3142-ID2000-T157 — 10 шт.
- — Кольцо прижимное — 2 шт.
Разгрузочные устройства +
- — Разгрузочная решетка 250-350-yts-g140-slot20x30-20×50 — 20 шт.
- — Центральный разгрузчик L1456-W1986-H775 — 5 шт.
- — Элеватор L1808-W1063-H464 — 20 шт.
- — Крышка OD700-ID420-T48 — 1 шт.
Крепежные элементы +
- — Гайка 250-YTSM30X100 — 80 шт.
- — Гайка 250-YTSM30X150 — 200 шт.
- — Болты различных типоразмеров (М20, М30)
- — Фланец входной и выходной — по 1 шт.
- — Фланец-сектор — 24 шт.
- — Патрубок входной — 1 шт.
Дробилка Atairac VSI700
Возможность приобретения как отдельных чертежей для локального ремонта, так и полного пакета КД.
Любая деталь
5 000 ₽ / шт.
Полный пакет КД
70 000 ₽
# 61-112-547 (PLS70.07-04C) перегородка ротора
# 65-692-037 (PL65-692-037) резервный наконечник
# 69-2221945 (69-2221945) кольцо контроля питания
# 77-771-831 (PL120-03-21A) набор наконечника
# 321-605-HC (PLS70.07-08) нижняя пластина износта
# 4797454 (PLS70.07-02) распред.воронка (приемный конус)
# 5578244-27 (PLS70.05-03) отбойная пластина
# 8116896 (PLS70.07-01) верхняя пластина износта
# 8234118 (PLS70.07-09) загрузочное отверстие
# 1669959898 (PLS70.05-2) верхняя пластина износа камеры дробления №1
# 3173566333 (PLS70/07-05) пластина износа камеры (била)
# 6143212772 (PLS70.05-4) нижняя пластина износа камеры дробления
# G-3600110 (PL85-4-5) распределительная пластина
# KS-731-222 (PLS70.05-2A) верхняя пластина износа камеры дробления №2
# VV-2471479 (PLS70.02-5А) загрузочная труба
# YX-5705049 (PLS70.01-04) футеровка дверцы
